Блок расширения ZE-88 для контроллеров
В наличии
ПОПУЛЯРНЫЙ
СКИДКА

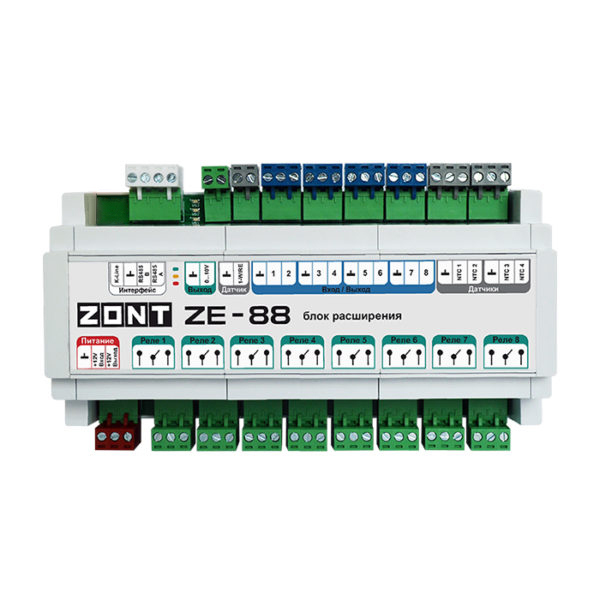

Блок расширения ZE-88 для контроллеров
Предназначен для увеличения числа Входов/Выходов универсальных контроллеров.
Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line
Контролирует состояние охранных и информационных датчиков различного назначения
Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
Управляет работой релейных и универсальных выходов
Поддерживает подключение дополнительных цифровых устройств
Подходит к приборам:
ZONT H1000+ PRO
ZONT H1500+ PRO
ZONT H2000+ PRO
Артикул: ML00005693
27400 руб.
25250 руб.
Описание
Функционал
Характеристики
Описание товара
Дополнительные входы/выходы контроля и управления
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, ZONT H1500+ PRO, ZONT H2000+ PRO применяется блок расширения ZONT ZE-88.
Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
8 дополнительных универсальных входов/выходов
Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.
8 дополнительных релейных выходов
Блок расширения ZE-88 имеет 8 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
4 специальных входа для датчиков NTC
Предназначены для прямого подключения помехозащищенных датчиков NTC-10.
1 аналоговый выход 0-10 В
Используется для подключения исполнительного устройства с пропорциональным управлением.
Интерфейс 1-WIRE для контроля цифровых датчиков температуры
К блоку расширения ZONT ZE-88 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
Интерфейсы обмена данными с контроллером ZONT
RS-485
Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
K-Line
Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.
Радиочастоты
Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль.
Функционал товара
Блок расширения ZONT ZE-88 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию.
Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.
При исправной работе индикация на блоке расширения ZONT ZE-88 следующая:
красный индикатор. Регулярно загорается – признак нормальной работы;
зеленый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной связи по K-Line;
желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной работы по RS-485.
Характеристики товара
Напряжение питания
9-18 В от источника постоянного тока (в комплект не входит)
Поддерживаемые интерфейсы
RS-485
K-Line
1-wire
Управляемые выходы
8 шт. релейные
коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;
коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А.
1 шт. аналоговый 0-10В
8 шт. универсальные входы/выходы (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»)
Характеристики Входа:
входное напряжение 0-30 В;
дискретность измерения 12 бит;
погрешность не более 2%;
подтяжка к цепи плюс 3,3 В через резистор 100 КОм.
Характеристики Выхода ОК:
максимальный ток каждого выхода – не более 100 мА, напряжение не более 30 В;
суммарный ток выходов не должен превышать 350 мА;
сопротивление во включенном состоянии – не более 10 Ом.
Входы NTC
4 шт. подключение датчиков NTC-10
Проводные цифровые датчики температуры
тип — DS18S20, DS18B20
Внимание — неоригинальные датчики могут не работать
Рабочий интервал окружающих температур
От минус 25 до плюс 50 °С
Габаритные размеры, мм
180 х 90 х 60
Корпус, крепление
Пластиковый, на DIN рейку
